Cập nhật: Thứ tư, 22/05/2013, 09:46 GMT+7
Bệnh viện bệnh nhiệt đới Hà Nội

Tháng 4/2013, Công ty DAC đã giành giải Nhất cuộc thi tuyển phương án quy hoạch và ý tưởng kiến trúc công trình Bệnh viện bệnh nhiệt đới Hà Nội do Sở Y tế Hà Nội làm chủ đầu tư. Phương án quy hoạch kiến trúc do DAC thực hiện đã được các chuyên gia và thành viên Hội đồng thi tuyển đánh giá rất cao, vượt qua các phương án của 4 đơn vị tư vấn khác để giành giải Nhất của cuộc thi. Sau đây là nội dung chính ý tưởng quy hoạch và kiến trúc công trình:

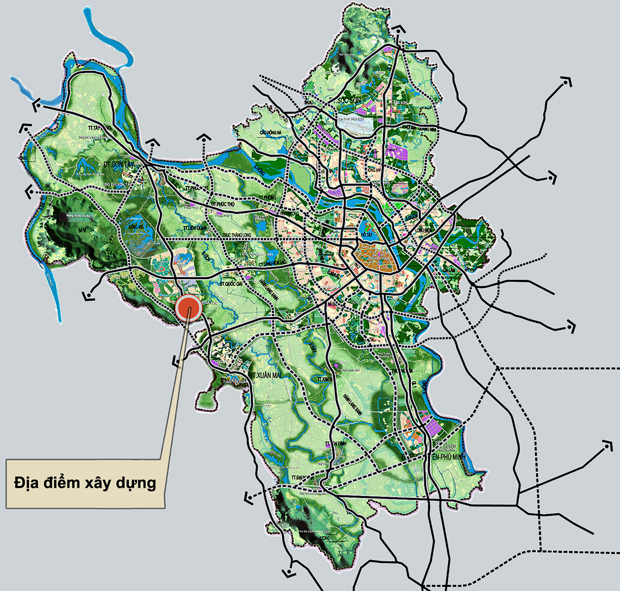

Bản đồ vị trí khu đất xây dựng bệnh viện trong Quy hoạch chung Hà Nội

Bệnh viện bệnh nhiệt đới Hà Nội có quy mô 500 giường (Trong đó giai đoạn 1 là 200 giường, giai đoạn 2 là 500 giường); Đây là bệnh viện đa khoa hạng 1, tuyến tỉnh, trực thuộc  Sở Y tế Hà Nội, có hệ thống phòng khoa hoàn chỉnh theo mô hình bệnh học đặc thù của vùng thủ đô Hà Nội; được xây dựng theo quy hoạch tổng thể phát triển ngành Y tế Hà nội giai đoạn 2012- 2020, định hướng đến 2030. Công trình này được xây dựng trên diện tích đất khoảng 50.000 m2 tại khuôn viên Khu điều trị bệnh phong, xã Đông Yên, huyện Quốc Oai, Hà Nội.

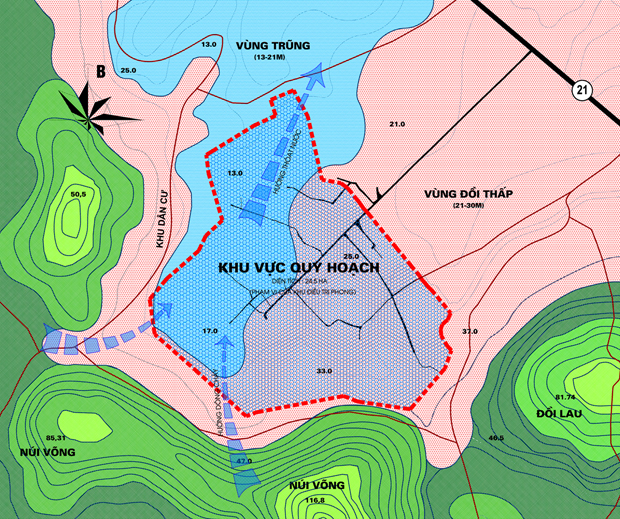

Địa hình khu vực quy hoạch

Khu điều trị bệnh phong nằm ở thung lũng (dòng chảy) 4 quả đồi có độ cao 39-47m. Địa hình phức tạp với 2 phần cao (22m-35m, dốc 1-5%) & thấp (12-13m, dốc 10-25%). Phần thấp là dộc nước & bụng lũ của 4 triền đồi. Phương án quy hoạch và lựa chọn đất xây dựng của DAC đã giải quyết tối ưu nhất bài toán phức tạp này: Đáp ứng đủ 5ha đất xây dựng Bệnh viện bệnh nhiệt đới Hà Nội; Bảo tồn và cải tạo Khu điều trị bệnh phong; Hạn chế tối đa đền bù GPMB; Tạo tiền đề phát triển cụm dịch vụ công cộng và hậu kỳ chung cho 2 bệnh viện; Tạo cảnh quan sinh thái đẹp và phát triển bền vững.


Phương án lựa chọn đất xây dựng

Chú thích:
1. Khu vực xây dựng Bệnh viện bệnh nhiệt đới: 4,57ha.
2. Khu vực cải tạo & bảo tồn Khu điều trị bệnh phong: 5,13ha.
3. Khu dịch vụ sử dụng chung: 1,14ha.
4. Khu vườn thuốc (sử dụng chung): 3,57ha.
5. Khu vưc các hồ nước (sử dụng chung): 6,95ha.
6. Khu tái định cư cho các hộ bệnh phong nặng (có nhu cầu): 1,82ha.
7. Khu phụ trợ & HTKT chung (gồm cả nghĩa trang): 1,30ha.


Ưu điểm của vị trí được lựa chọn:
  • Đất cao ráo, san gạt ít, địa mạo bền vững, đầu hướng gió.
  • Nằm ở phía ngoài, lợi giao thông, khoảng cách vừa phải với Khu điều trị bệnh phong.
  • Dễ vận hành cả 2 bệnh viện và tạo nên tổng thể cảnh quan đẹp, môi trường tốt.
  • Chi phí xây dựng thấp (hạ tầng & nền móng), không có trở ngại khi giải phóng mặt bằng.

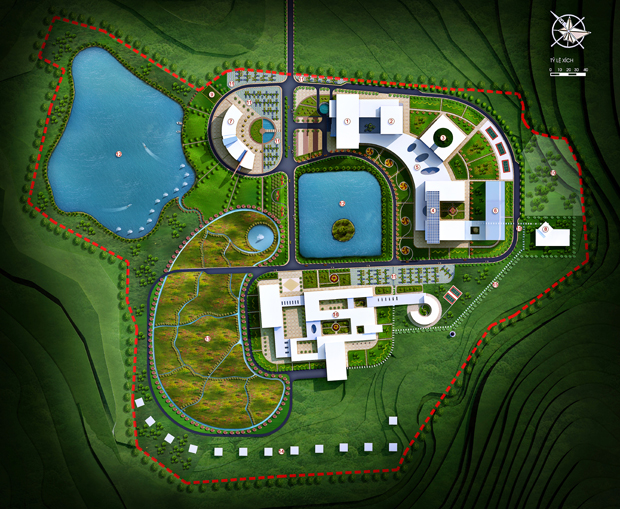

Quy hoạch tổng mặt bằng Bệnh viện bệnh nhiệt đới Hà Nội trong tổng thể khu bệnh viện

Ghi chú:
1. Nhà khám, cấp cứu, hành chính và nội trú 1.
2. Nhà nghiệp vụ kỹ thuật và cận lâm sàng.
3. Khoa truyền nhiễm.
4. Các khoa nội trú giai đoạn 2.
5. Hành lang, cầu nối.
6. Khối dự trữ phát triển.
7. Nhà dịch vụ tổng hợp (sử dụng chung cho cả 2 bệnh viện).
8. Khu xử lý hậu kỳ (xác, rác).
9. Khu xử lý nước thải chung.
10. Khu nghĩa địa cũ.
11. Bãi đỗ xe ô tô.
12. Hồ nước.
13. Khu vườn thuốc (dùng chung).
14. Khu tái định cư cho các hộ gia đình bệnh nhân phong nặng có nhu cầu.
15. Hành lang cây (đưa xác và rác ra khu xử lý hậu kỳ).
16. Khu điều trị bệnh phong.


Các thông số quy hoạch chính:
  • Diện tích lô đất: 5,71ha
  • Mật độ xây dựng theo lô: 23,6%
  • Cos cao độ trung bình: +27m
  • Tầng cao trung bình: 5 tầng
  • Khoảng lùi: 42m

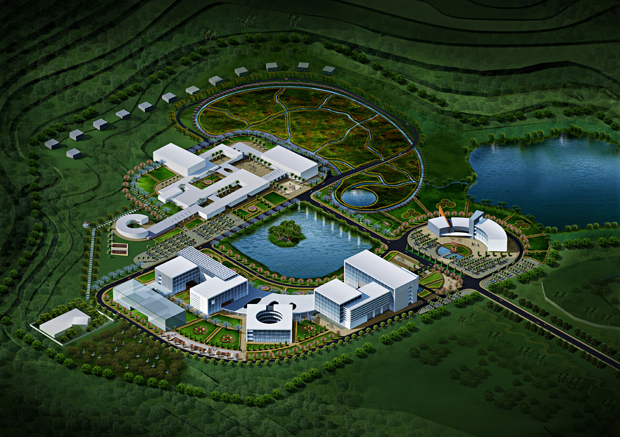

Phối cảnh tổng thể Bệnh viện bệnh nhiệt đới Hà Nội
(Cụm công trình 2 tầng phía sau là Khu điều trị bệnh phong hiện có)

Các bệnh viện (BV bệnh nhiệt đới xây mới và Khu điều trị bệnh phong hiện hữu) đều hướng ra lộ quy hoạch chính rộng 9m & hồ nước đã có sẵn. Mỗi bệnh viện được quy hoạch gồm 3 khu vực: Khu vực tiếp cận, khu vực điều trị chính & khu vực dự trữ phát triển & xử lý hậu kỳ. Ở giữa là các minh đường (Tiền, trung & hậu).

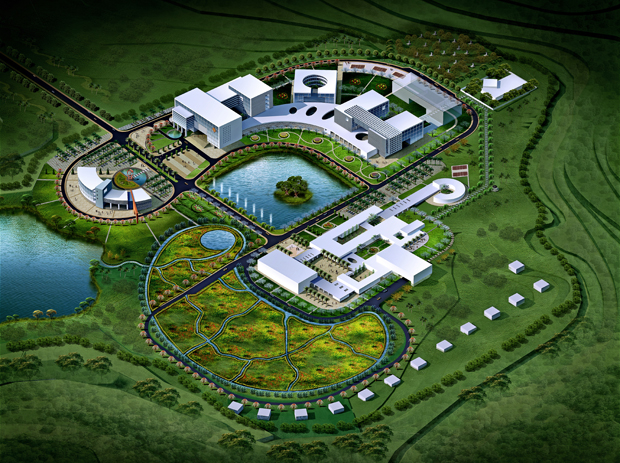

Phối cảnh tổng thể Bệnh viện bệnh nhiệt đới Hà Nội
(Cụm công trình 2 tầng phía trước là Khu điều trị bệnh phong hiện có)

Công trình trong Bệnh viện bệnh nhiệt đới là một tổ hợp liên hoàn có độ cao 5-6 tầng, (Khu điều trị bệnh phong là 1-2 tầng) nhưng vẫn phân cực riêng chức năng & vẫn chia tách các giai đoạn xây dựng. Giữa mỗi khối là các khoảng trống dùng làm sảnh nghỉ chuyên dụng, thông gió, thoát khí và dự trữ cho các tình huống y học thảm họa khác. Phần đế là tầng bán hầm dùng cho các khoa chống khuẩn, để xe, kho, trạm & các chức năng có yêu cầu ngầm hóa khác.

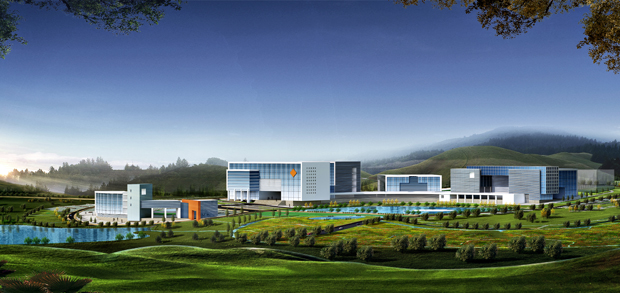

Phối cảnh góc công trình

Khu vực sử dụng chung được bố trí  3 chức năng: Kỹ thuật, Cảnh quan & Dịch vụ. Khu vực kỹ thuật chung (phía Đông) được bố trí  các chức năng: Xác, rác, ôxy, các trạm đầu mối hạ tầng kỹ thuật, tạp dịch & phục vụ.


Mặt đứng tuyến chính công trình

Khu vực dịch vụ chung (phía Tây) được bố trí  1 nhà cao 3 tầng: Dùng cho siêu thị vật dụng, bán trú thân nhân & khách. Khu vực cảnh quan chung được bố trí chức năng: Cây xanh, thảm cỏ, đường dạo, đường ngầm dẫn xác, rác và những cách ly khác.


Sơ đồ dây chuyền công năng bệnh viện

Đồ án quy hoạch Bệnh viện bệnh nhiệt đới Hà Nội:
  • Chỉ đạo thực hiện: TS. KTS Lê Tuấn
  • Chủ trì kiến trúc 1: Ths. KTS Hà Quang Hùng
  • Chủ trì kiến trúc 2: Ths. KTS Nguyễn Hải Bách
  • Chủ trì quy hoạch: KTS Đỗ Trí Phương
  • Chủ trì kết cấu & hạ tầng KT: Ths. KS Nguyễn Minh Tú
  • Quản lý dự án: Ths. KS Nguyễn Tuấn
  • Thực hiện: KTS. Nguyễn Hồng Thanh, Nguyễn Khương Duy, Hà Tiến Hiển, Từ Mai Liên, Bùi Văn Thiệp, Lê Hải Âu, Nguyễn Tiến Dũng, Nguyễn Đăng Toàn, Nguyễn  Thanh Hùng  & các cộng sự  khác thuộc các Trung tâm kiến trúc và chuyên ngành của công ty DAC.
Khối Kiến trúc nghệ thuật
(DAC)
